簡要介紹
HY6900系列是常州浩儀推出的新系列可編程直流開關電源，該系列實現了多種電壓和電流的組合輸出，具有體積小、重量輕、低紋波的特性，單臺電源即滿足高電壓低電流或者高電流低電壓的輸出需求。采用液晶屏，參數直觀操作快捷，支持多種接口和通訊協議，方便遠程控制、工業PLC控制和組建智能化測試平臺，廣泛應用于DC-DC電源模塊、電池充電及傳感器等多種測試領域。
尺寸：213mm(W)x88mm(H)x360mm(D)
凈重：約4.0kg/4.5kg
| 標配 | RS232? | RS485? | LAN? | USBHost? | USBDevice? |
注：支持Modbus/SCPI協議

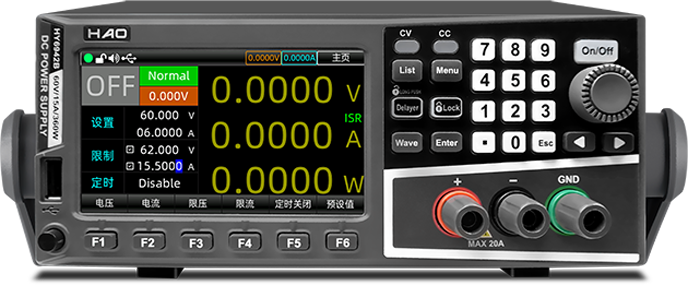

面板介紹
產品特點
輸出功率:100W/200W/360W/600W
采用4.3英寸TFT 真彩 LCD
分辨率0.1mV/0.1mA
低紋波和低噪音
多重保護：過壓、過流、過溫、過功率
遠程補償功能
支持前后面板輸出
支持 SCPI 協議、Mult-SCPI 多機協議和 Modbus RTU 協議
外部模擬控制與外部數字控制
內置 4 位半數字電壓表，方便外部測量
支持 18x8 組設置保存、調用
LAN 接口支持網頁 Web 遠程控制與 VXI 總線
應用領域
自動化測試系統
傳感器測試
產品研發調試
實驗室
教學實驗
內置數字電壓表（DVM）

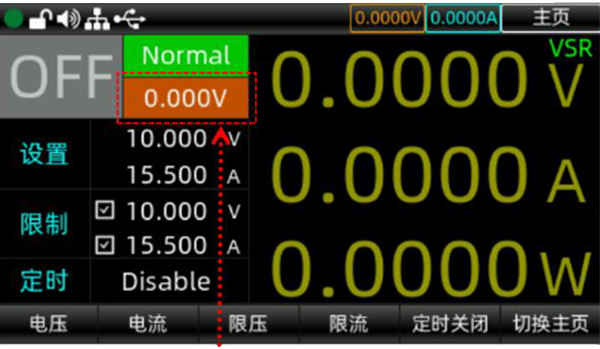

電壓表顯示區域 | HY6900系列內置4位半電壓表功能，通過儀器背部的端子輸入可測量在0.001V 到 65.000V 的直流電壓，在主頁界面可以看到測量值。 HY6922B/HY6932B/HY6942B/HY6952B可以測試0~65V。 HY6933B/HY6953B可以測試0~150V。 |
輸出List及Delayer功能

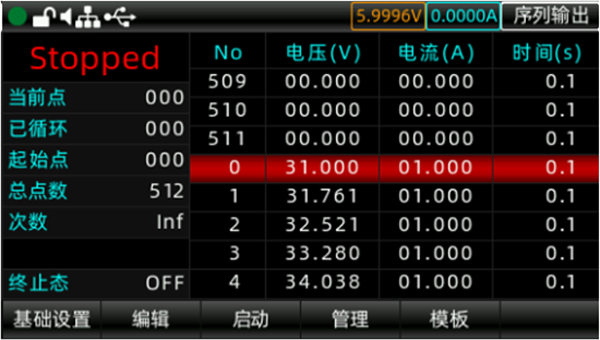

列表模式（List）界面

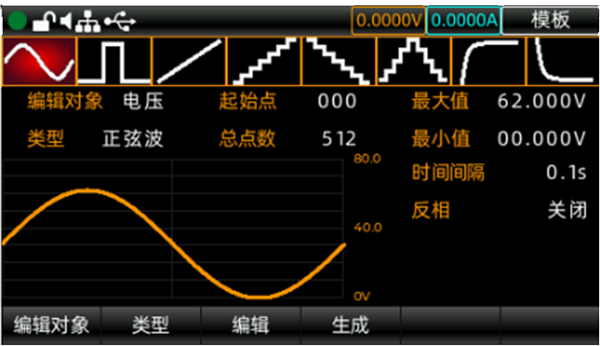

使用模板設置參數 | HY6900系列數控電源提供列表模式(List)和延時器（Delayer）功能。 序列輸出(List)可依次輸出用戶定義的參數組（最多512組）：輸出電壓、 輸出電流、時間。用戶可手動修改組參數或使用模板對參數組進行批量 設置。 延時器(Delayer)可依次輸出用戶設定的開關序列組(最多512組):輸出開 關、時間。用戶可手動修改組參數或使用模板快速生成開關序列。 序列輸出(List)與延時器(Delayer)均可從內部存儲 Flash 及外部存儲 USB 大容量設備中的特定文件夾中手動保存與加載數據。其存儲格式為(.lst.csv) 和（.dly.csv）格式,用戶可在電腦上使用 EXCEL 文檔直接打開并快速編輯。 |
技術指標
| 型號 | HY6922B | HY6932B | HY6933B | HY6942B | HY6952B | HY6953B | |
| 額定值 | 電壓 | 0~60V | 0~60V | 0~150V | 0~60V | 0~60V | 0~150V |
| 電流 | 0~5A | 0~10A | 0~5A | 0~15A | 0~25A | 0~10A | |
| 功率 | 100W | 200W | 200W | 360W | 600W | 600W | |
| 負載調節率 | 電壓 | ≤0.01%+3mV | ≤0.01%+10mV | ≤0.01%+20mV | ≤0.01%+30mV | ≤0.01%+30mV | ≤0.01%+25mV |
| 電流 | ≤0.05%+2mA | ≤0.05%+4mA | ≤0.01%+6mA | ≤0.05%+6mA | ≤0.1%+10mA | ≤0.5%+10mA | |
| 電源調節率 | 電壓 | ≤0.01%+3mV | ≤0.01%+10mV | ≤0.01%+20mV | ≤0.01%+30mV | ≤0.01%+30mV | ≤0.01%+25mV |
| 電流 | ≤0.05%+2mA | ≤0.05%+4mA | ≤0.01%+6mA | ≤0.05%+6mA | ≤0.1%+10mA | ≤0.5%+10mA | |
| 設置分辨率 | 電壓 | 1mV | 1mV | 1mV | 1mV | 1mV | 1mV |
| 電流 | 0.1mA | 0.1mA | 0.1mA | 0.1mA | 0.1mA | 0.1mA | |
| 設置精確度 | 電壓 | ≤0.03%+5mV | ≤0.03%+5mV | ≤0.04%+30mV | ≤0.03%+5mV | ≤0.03%+5mV | ≤0.03%+20mV |
| 電流 | ≤0.1%+5mA | ≤0.1%+10mA | ≤0.1%+10mA | ≤0.1%+15mA | ≤0.1%+25mA | ≤0.1%+25mA | |
| 回讀分辨率 | 電壓 | 0.1mV(<10V) | 0.1mV(<10V) | 1mV(<100V) | 0.1mV(<10V) | 0.1mV(<10V) | 1mV(<100V) |
| 1mV(>10V) | 1mV(>10V) | 10mV(>100V) | 1mV(>10V) | 1mV(>10V) | 10mV(>100V) | ||
| 電流 | 0.1mA | 0.1mA | 0.1mA | 0.1mA(<10A) | 0.1mA(<10A) | 0.1mA | |
| 1mA(>10A) | 1mA(>10A) | ||||||
| 回讀精確度 | 電壓 | ≤0.03%+5mV | ≤0.03%+5mV | ≤0.04%+30mV | ≤0.03%+5mV | ≤0.03%+5mV | ≤0.03%+20mV |
| 電流 | ≤0.1%+5mA | ≤0.1%+10mA | ≤0.1%+10mA | ≤0.1%+15mA | ≤0.1%+25mA | ≤0.1%+25mA | |
| 紋波及噪聲 | 電壓 | ≤5mVpp | ≤8mVpp | ≤30mVpp | ≤15mVpp | ≤20mVpp | ≤50mVpp |
| 電流 | ≤5mArms | ≤6mArms | ≤6mArms | ≤8mArms | ≤15mArms | ≤15mArms | |
| 保護功能 | OVP/OCP/OTP/OPP | ||||||
| 遠端補償 | 1V | ||||||
| 存儲 | 18x8 | ||||||
| List功能 | 18x8 | ||||||
| 顯示類型 | 4.3英寸TFT LCD | ||||||
| 接口 | RS232/RS485/USBHost/USBDevice/LAN | ||||||
| U盤 | 支持 | ||||||
| 通訊協議 | SCPI/MODBUS | ||||||
| 電源電壓 | AC110/220V | ||||||
| 頻率 | 50/60Hz | ||||||
| 尺寸(W*H*D) | 213mm*88mm*360mm | ||||||
| 凈重 | 4.0kg | 4.0kg | 4.0kg | 4.0kg | 4.5kg | 4.5kg | |
| 訂貨信息 | |||||||
| 標準配件 | HY106：RS232通訊線 HY109：USB通訊線 | ||||||
