測試背景

        電池是一種儲能介質，因其能夠在移動中存儲并傳輸能量，幾乎存在于人們?nèi)粘Ｊ褂玫乃须娮赢a(chǎn)品中，從我們生活離不開的手機、再到汽車、航空航天、新能源等，電池的用途極其廣泛。當沒有直接電源時，可充電電池也可以通過移動電源來充電。因此，評估電池的質量也成為了電池制造行業的重要檢測標準。

        電池的參數很多，比如電池的電壓、容量、輸出功率、電流等，電池的容量則是評估電池質量的重要指標之一。

測試過程

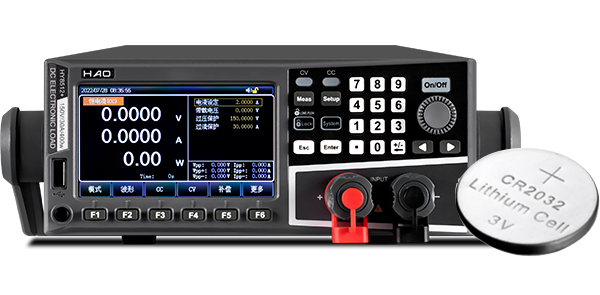

        測試選用HY8500系列直流電子負載中的一款HY8512+來進行，HY8512+可500KHz高速同步采樣，0.1mv穩定解析度輸出，功率可達400W，測試電池選擇電壓為3V的CR2032鋰電池。

01 測試接線

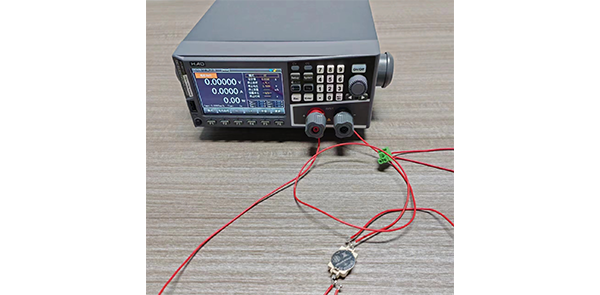

■ 電池的正負極正確接入到電子負載的輸入端

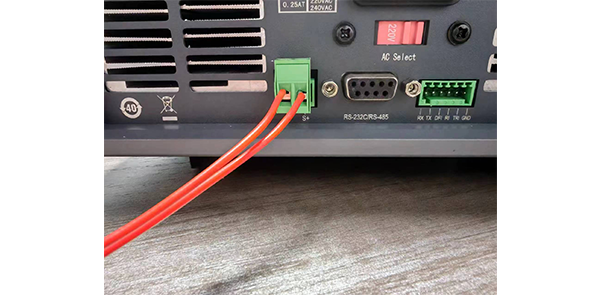

■ Sense端接線

        HY8512+的遠端補償功能可以消除測試線本身阻抗導致的電壓誤差。啟用Sense補償功能自動補償線損壓降，保證被測設備輸出電壓與負載所獲得的輸入電壓一致，并且在進行充電測試時，SENSE端會采集電壓。

02 參數設置

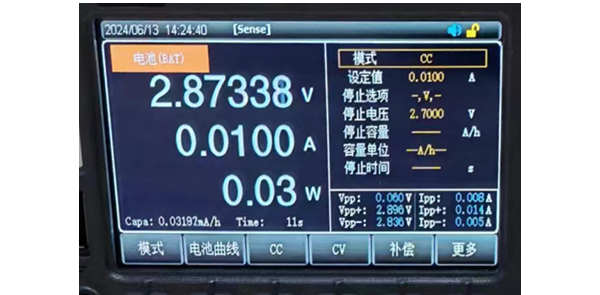

■ 測試模式：電池（BAT）測試

■ 帶載模式：恒電流CC模式

■ 帶載電流：0.01A

■ 停止電壓值：2.7V

        在測試電池的容量時，電壓會隨著放電時間的增加出現下降的情況，所以需要設置截止電壓，當?shù)竭_(dá)截止電壓的時候，測試結束。而充電時電壓會隨著充電時間的增加電壓不斷上升，當?shù)竭_(dá)充電截止電壓的時候，測試結束。

03 測試結果

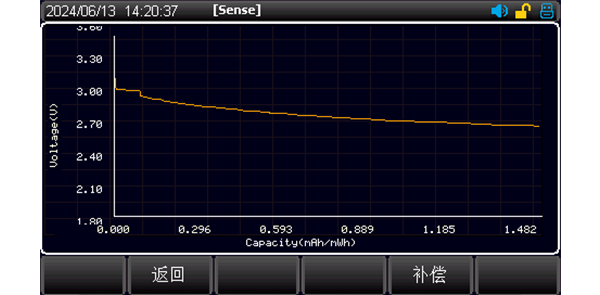

        在測試結束完成后，負載的電池曲線功能可以顯示完整的電池測試曲線，幫助我們更好的分析測試數據，對電池進行評估。
