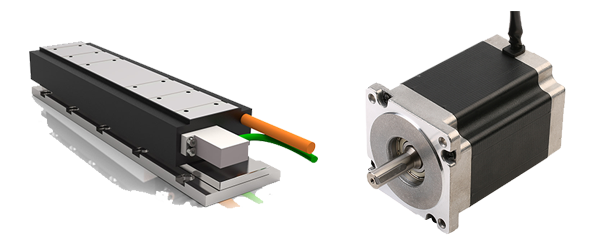

近年來，隨著電機生產領域的不斷發展，直線電機以其高速度、高精度、低噪音、高可靠性和結構簡單等特點，在數控機床、包裝機械、紡織機械、機器人等領域得到了廣泛的應用。在電機設計系統和電機應用的各種場合中，為了確保電機的運行性能，精準的電機參數顯得十分重要。其中，電感，電阻參數是影響電機性能的重要技術指標，它是影響電機發熱，反映電機的電磁設計水平等密不可分的影響因素。

圖片來自網絡

測試方案

    為了測試電機線圈的電阻，電感參數，我們選擇HY2830LCR數字電橋進行測試，該型號電橋的優點是操作容易、測試穩定性好，且該電橋的測試基本精度達0.05%， 可以保證高精度測量，滿足測試需求。接下來我們來進行電機的電感與電阻參數測試。

測試過程

• 測試準備

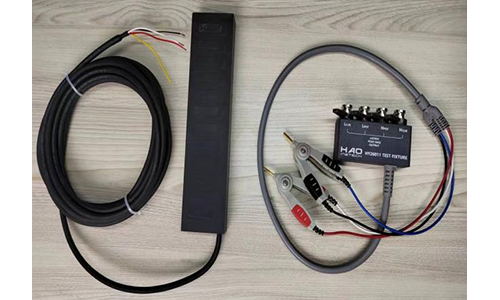

  HY2830LCR數字電橋、夾具、待測電機



• 測試接線

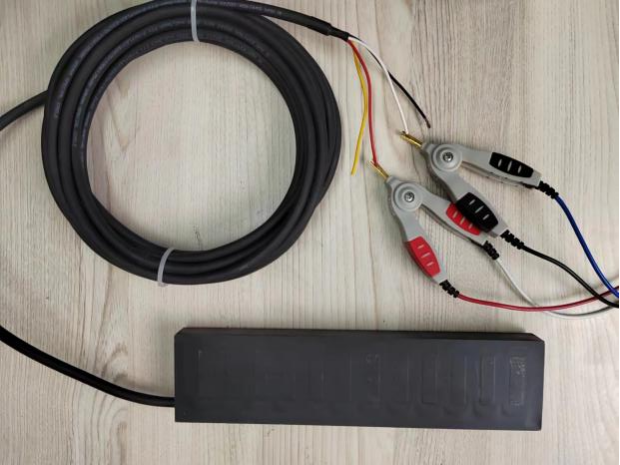

  電機線圈的組成是典型的三相，因此講數字電橋測試夾具的兩端夾在除地線外的任意兩線之間測量，然后調換順序，分別測量出三組值（分別接黑白，紅白，黑紅進行測試）。



• 測試設置

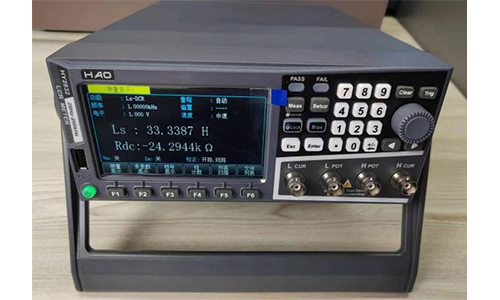

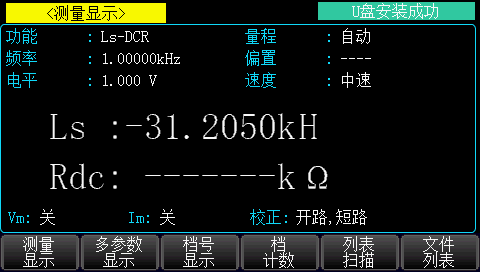

  將儀器測試模式選擇為Ls -DCR雙參數顯示模式進行測試，其中Ls為等效串聯電感測試，DCR為直流電阻測試，HY2830系列頻率最高達300KHz,結合測試條件，選擇1KHz頻率進行測試，其他選項默認不變。具體界面如下圖：

• 測試結果

  在設置完儀器的功能后，按照之前的接線方法，去測試三組接線的數據。在測試夾具正確連接后，將測試線纜放平，等待測試結果。

       根據實際顯示出的測試結果，按照被測物的指標要求，可以正確測量出被測參數，符合測試要求。。
