簡要介紹

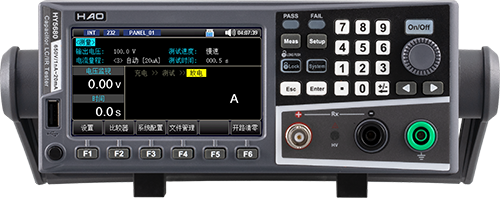

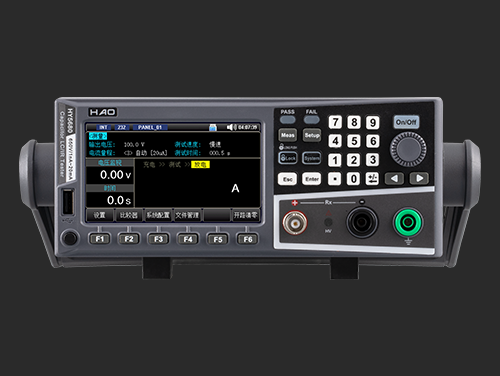

HY5680電容器漏電流/絕緣電阻測試儀是專門針對鉭電容器、電解電容、陶瓷電容等漏電流測試的儀器。4.3寸 TFT-LCD顯示, 體積小，超高性價比。輸出電壓可任意設置1V~650V，電容漏電流測量范圍0.001uA~20.00mA，充電電流可達100mA，高達30ms/次的采樣速率，豐富的通訊接口，為電容漏電流自動化測試設備提供了優選解決方案。
尺寸：213mm(W)x88mm(H) x339mm(D)
凈重：約4kg
| 標配 | RS232? | USB HOST? | HANDLER? | LAN? | FOOT? |
| 選配 | RS485□ | ||||
注：支持SCPI 和MODBUS兩種通訊協議
產品特點
采用4.3寸 TFT-LCD顯示，簡潔面板操作
輸出電壓實時監視
0.001μA～20.00mA的測量范圍，4位數字顯示
漏電流、絕緣電阻雙顯示
充電時間、測試時間、放電時間可調
校正功能，全量程開路清零
針對容性材料的接觸檢查功能
比較器功能，實現合格、不合格分選
分選判斷音設置功能
快速放電功能
U盤數據記錄
可存儲100個測試文件，支持U盤文件存取
接口豐富，支持SCPI和MODBUS兩種協議
測量應用
電解電容器生產
電容器檢驗
電子元件、設備的絕緣電阻測試
晶體管漏電流檢測
介質材料和電線電纜的絕緣電阻測試等
自動化測試系統

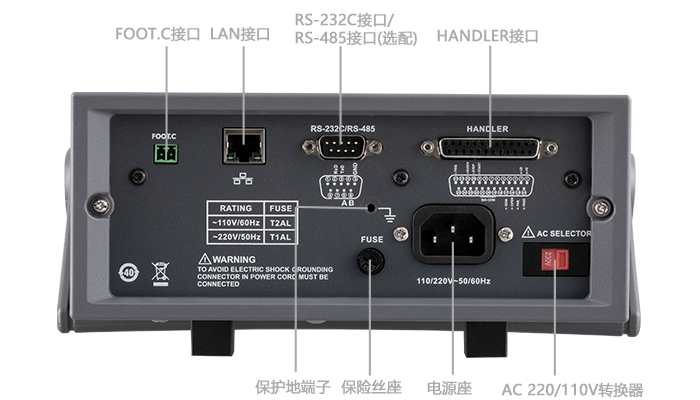

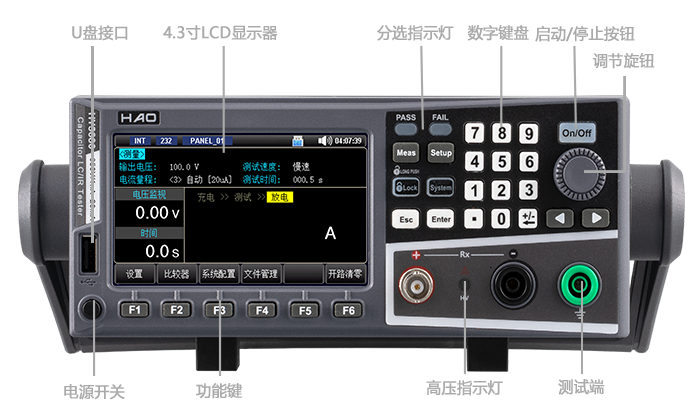

面板介紹
技術指標
測量參數 | 漏電流和絕緣電阻 | |
輸出電壓 | 程控1V～650V（DC）， 電壓≥10V時 調節步進1V 電壓<10V 時 調節步進0.1V | |
電壓精度 | ±(0.5% 設定值+ 0.2V) | |
測量范圍 | LC： | 0.001uA～20.00mA |
IR： | 1kΩ～325GΩ | |
測量精度 | LC： | ±(0.3% + 0.05μA) |
IR： | <1G:±1% ≥1G:±3% ≥10G:±5% | |
測試速度 | 快速：30ms/次，中速：100ms/次，慢速：500ms/次 | |
量程方式 | 自動、手動 | |
最大充電電流 | 100mA±20mA | |
顯示結果 | 電壓、電流、電阻、分選結果、聲光報警 | |
觸發方式 | 內部觸發、手動觸發、外部觸發、總線觸發 | |
充電時間 | 0～999s | |
測試時間 | 0～999s | |
放電時間 | 0～999s | |
比較器功能 | 四檔：三檔合格，一檔不合格（上超、下超） | |
校正功能 | 全量程開路清零 | |
顯示 | 4.3寸 TFT-LCD | |
存儲與接口 | ||
USB HOST接口 | 有（最大支持128G U盤） | |
文件管理 | 可保存100個測試設置文件，支持U盤文件存取 | |
U盤數據記錄 | 有 | |
控制接口 | HANDLER,、FOOT | |
通訊協議 | SCPI，Modbus RTU | |
通訊接口 | RS232C，USB HOST, LAN 選配RS485 | |
訂貨信息 | ||
標準配件 | HY106：RS232通訊線 HY507:高壓測試夾 | |
