想要獲取未知型號的穩壓二極管的穩壓值時，可以通過電阻串聯穩壓管，加上電源，用萬用表測試穩壓管兩端的電壓值，電路圖如下：

以上情況需要用到幾種設備搭建電路，不方便測試。但是如果使用HY6722可編程直流電源就只需要這一臺設備就可以獲取二極管穩壓值。

具體操作如下：

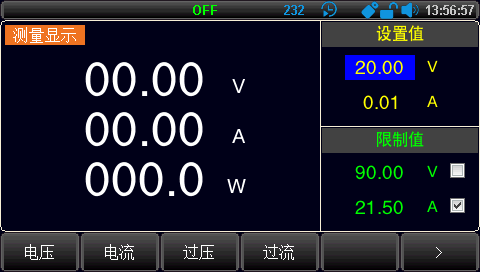

設置參數：電流0.01A，電壓20V，如下圖：

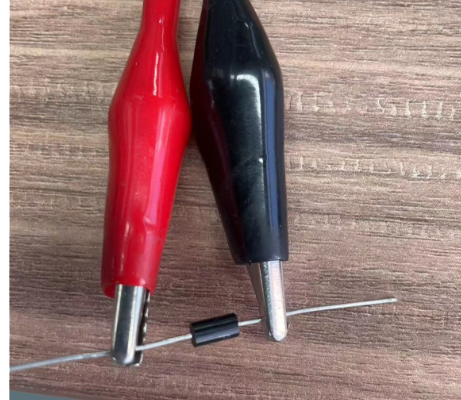

使用鱷魚夾測試線連接穩壓管（如下圖所示），按下On/Off按鍵啟動，電源輸出。

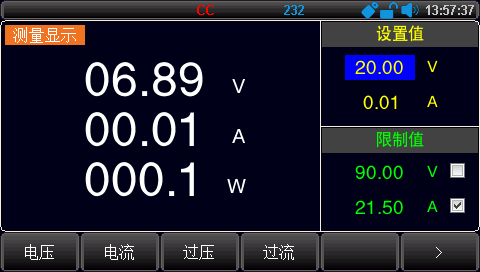

電源會進入CC模式，電源當前輸出的電壓值就是穩壓管的穩壓值（儀器上顯示值）。

本例中使用的是6.8V的穩壓管，實際測試出是6.89V，符合預期。

如果電源進入了CV模式，說明穩壓管的穩壓值較大，這時可以調大設定電壓值直到電源進入CC模式，這時電源的輸出值就是穩壓值。
