簡要介紹

HY8500 系列直流電子負載是常州浩儀科技有限公司推出的新一代智能大屏高性價電子負載。高達500KHz的高速同步采樣,高性能的DSP處理、內置自適應電壓電流波形顯示，方便瞬態測試及多方位的智能模擬及分析?？旖荨⒏咝?、直觀的LIST可編程自動測試模式，滿足大部分的研發及測試需要。


尺寸：214mm(W)x88mm(H) x340mm(D)

凈重：約4.5kg

標配

RS232?

HANDLER?

產品特點

內置集成的高速示波器功能，直觀顯示電壓、電流波形
4.3寸TFT液晶顯示，所有測試結果與參數一目了然
500KHz同步采樣，10Hz、10uA，0.1mV穩定解析度輸出
50KHz動態模式(DYNA)拉載能力，可直接查看電流、電壓峰谷波形，Vpp，Ipp量測
真實模擬LED功能
定電流、定電壓、定電阻、定功率四種基本模式
支持過流保護測試(OCP)及最大功率點測試
支持時間測量(TIME)
支持過壓保護測試(OVP)
支持電池內阻及電量測量
支持智能可編程自動測試(LIST)

測量應用

自動化應用：電源、充電器、驅動器、電池
串聯應用：過流能力測試、可編程恒流源、5位半電流表、電流波形檢測、可編程脈沖發生器、毫歐表、不同工況電機內阻等效測量
其他應用：LED模擬、電池模擬、電池內阻、智能可編程自動測試

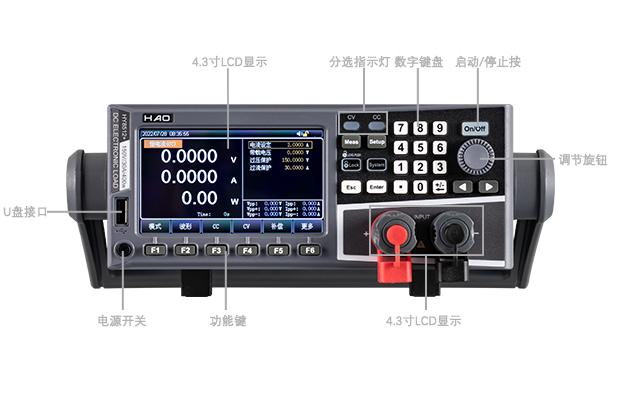

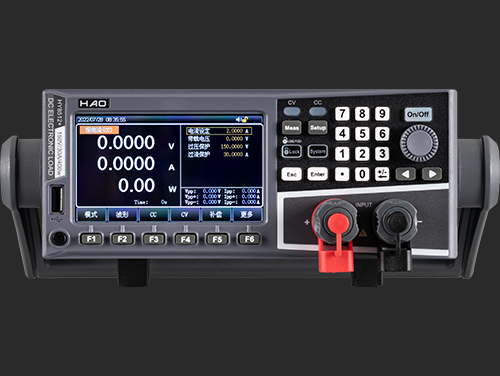

面板介紹

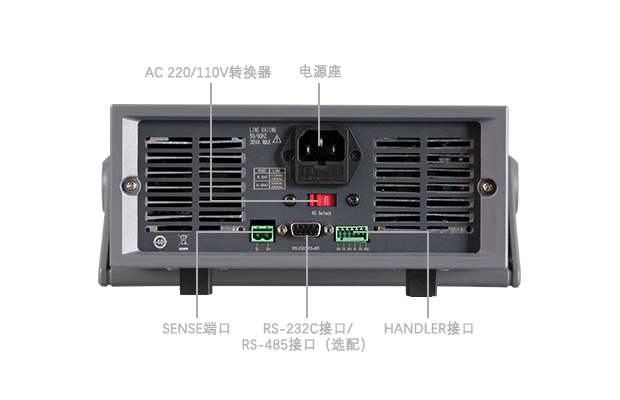

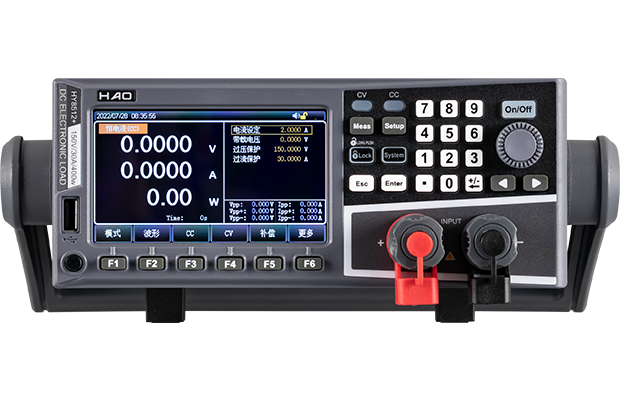

前面板.png 背面板.png

技術指標

型號		HY8511		HY8511+		HY8511B+
顯示屏		LCD		LCD		LCD
額定值 0~40℃	輸入電壓	0~15V	0~150V	0~15V	0~150V	0~50V	0~500V
	輸入電流	0~3A	0~30A	0~3A	0~30A	0~1.5A	0~15A
	輸入功率	150W		200W		200W
	最小操作電壓	1.4V at 30A		1.4V at 30A		2.8V at 15A
定電圧模式	量程	0.1~15V	0.1~150V	0.1~15V	0.1~150V	0.1~50V	0.1~500V
	分辨率	0.1mV	1mV	1mV	10mV	1mV	10mV
	精度	±（0.03%+0.05%FS)		±（0.03%+0.05%FS)		±（0.03%+0.05%FS)
定電流模式	量程	0~3A	0~30A	0~3A	0~30A	0~1.5A	0~15A
	分辨率（注意，此行與艾德克斯一樣的標注的數據是屬測量分辨率，非設定分辨率）	0.01mA	0.1mA	0.01mA	0.1mA	0.01mA	0.1mA
	精度	±（0.03+0.05%FS)		±（0.03+0.05%FS)		±（0.03%+0.05%FS)
定電阻模式	量程	0.05Ω~10kΩ		0.05Ω~10kΩ		0.05Ω~10kΩ
	分辨率	16bit		16bit		16bit
	精度	(0.1+0.01R)%		(0.1+0.01R)%		(0.1+0.02R)%
定功率模式	量程	150W		200W		200W
	分辨率	10mW		10mW		10mW
	精度	±（0.1%+0.1%FS)		±（0.1%+0.1%FS)		±（0.1%+0.1%FS)
動態模式	T1&T2	10μS~50S/Res:1μS		10μS~50S/Res:1μS		10μS~50S/Res:1μS
	精度	1μS/1mS±100ppm		1μS/1mS±100ppm		1μS/1mS±100ppm
	上升/下降斜率	0.6A/mS~3A/μS		0.6A/mS~3A/μS		0.3A/mS~1.5A/μS
	最小上升時間	10us		10us		10us
電壓回讀值	量程	0~15V	0~150V	0~15V	0~150V	0~50V	0~500V
	分辨率	0.01mV	0.1mV	0.01mV	0.1mV	0.01mV	0.1mV
	精度	±（0.02%+0.03%FS)		±（0.02%+0.03%FS)		±（0.02%+0.03%FS)
電流回讀值	量程	0~3A	0~30A	0~3A	0~30A	0~3A	0~30A
	分辨率	0.01mA	0.1mA	0.01mA	0.1mA	0.01mA	0.1mA
	精度	±（0.03%+0.05%FS)		±（0.03%+0.05%FS)		±（0.03%+0.05%FS)
功率回讀值	量程	150W		200W		200W
	分辨率	1mW		1mW		1mW
	精度	±（0.1%+0.1%FS)		±（0.1%+0.1%FS)		±（0.1%+0.1%FS)
過功率保護		≥152W延時保護，≥165W立即保護		≥202W延時保護，≥220W立即保護		≥202W延時保護，≥220W立即保護
過電流保護		≥30.3A延時保護，≥33A立即保護		≥30.3A延時保護，≥33A立即保護		≥15.2A延時保護，≥16.5A立即保護
過電壓保護		≥152V延時保護，≥165V立即保護		≥152V延時保護，≥165V立即保護		≥505V延時保護，≥550V立即保護
過溫度保護		≥85℃		≥85℃		≥85℃
短路	電流（CC)	≤3A	≤30A	≤3A	≤30A	≤1.5A	≤15A
	電壓 (CV)	0V	0V	0V	0V	0V	0V
	電阻 (CR)	50mΩ	50mΩ	50mΩ	50mΩ	135mΩ	135mΩ
波紋顯示		有		有		有
波形記錄		無		有		有
測試模式		CC ,CV, CR, CP, 動態, 列表, 組合, OCP/OVP, CR-LED, 電池, 負載效應, OVP, 短路, 時間共14種測試模式		CC ,CV, CR, CP, 動態, 列表, 組合, OCP/OVP, CR-LED, 電池, 負載效應, OVP, 短路, 時間共14種測試模式		CC ,CV, CR, CP, 動態, 列表, 組合, OCP/OVP, CR-LED, 電池, 負載效應, OVP, 短路, 時間共14種測試模式
輸入端子阻抗		300KΩ		300KΩ		1MΩ
保險絲規格		0.5A(110V)/0.25A(220V)		0.5A(110V)/0.25A(220V)		0.5A(110V)/0.25A(220V)
通訊接口		RS232		RS232		RS232
協議		SCPI		SCPI		SCPI
數據采集軟件		有		有		有
電源要求		110V/220V 頻率 50/60Hz		110V/220V 頻率 50/60Hz		110V/220V 頻率 50/60Hz
體積(WHD)		214mm88mm340mm		214mm88mm340mm		214mm88mm340mm
凈重		4.0kg		4.0kg		4.5kg
訂貨信息
標準配件		HY108：RS232通訊電纜

型號		HY8512		HY8512+		HY8512B+		HY8512C+
顯示屏		LCD		LCD		LCD		LCD
額定值 0~40℃	輸入電壓	0~15V	0~150V	0~15V	0~150V	0~50V	0~500V	0~15V	0~150V
	輸入電流	0~3A	0~30A	0~3A	0~30A	0~3A	0~30A	0~6A	0~60A
	輸入功率	300W		400W		400W		400W
	最小操作電壓	1.4V at 30A		1.4V at 30A		2.8V at 30A		1.4V at 60A
定電圧模式	量程	0.1~15V	0.1~150V	0.1~15V	0.1~150V	0.1~50V	0.1~500V	0.1~15V	0.1~150V
	分辨率	0.1mV	1mV	0.1mV	1mV	0.1mV	1mV	0.1mV	1mV
	精度	±（0.03%+0.05%FS)		±（0.03%+0.05%FS)		±（0.03%+0.05%FS)		±（0.03%+0.05%FS)
定電流模式	量程	0~3A	0~30A	0~3A	0~30A	0~3A	0~30A	0~6A	0~60A
	分辨率（注意，此行與艾德克斯一樣的標注的數據是屬測量分辨率，非設定分辨率）	0.01mA	0.1mA	0.01mA	0.1mA	0.01mA	0.1mA	0.01mA	0.1mA
	精度	±（0.03%+0.05%FS)		±（0.03%+0.05%FS)		±（0.03%+0.05%FS)		±（0.03%+0.05%FS)
定電阻模式	量程	0.05Ω~10kΩ		0.05Ω~10kΩ		0.05Ω~10kΩ		0.05Ω~10kΩ
	分辨率	16bit		16bit		16bit		16bit
	精度	(0.1+0.01R)%		(0.1+0.01R)%		(0.1+0.01R)%		(0.1+0.02R)%
定功率模式	量程	300W		400W		400W		400W
	分辨率	10mW		10mW		10mW		10mW
	精度	±（0.1%+0.1%FS)		±（0.1%+0.1%FS)		±（0.1%+0.1%FS)		±（0.1%+0.1%FS)
動態模式	T1&T2	10μS~50S/Res:1μS		10μS~50S/Res:1μS		10μS~50S/Res:1μS		10μS~50S/Res:1μS
	精度	1μS/1mS±100ppm		1μS/1mS±100ppm		1μS/1mS±100ppm		1μS/1mS±100ppm
	上升/下降斜率	0.6A/mS~3A/μS		0.6A/mS~3A/μS		0.6A/mS~3.0A/μS		1.2A/mS~6A/μS
	最小上升時間	10us		10us		10us		10us
電壓回讀值	量程	0~15V	0~150V	0~15V	0~150V	0~50V	0~500V	0~15V	0~150V
	分辨率	0.01mV	0.1mV	0.01mV	0.1mV	0.01mV	0.1mV	0.01mV	0.1mV
	精度	±（0.02%+0.03%FS)		±（0.02%+0.03%FS)		±（0.02%+0.03%FS)		±（0.02%+0.03%FS)
電流回讀值	量程	0~3A	0~30A	0~3A	0~30A	0~3.0A	0~30A	0~6A	0~60A
	分辨率	0.01mA	0.1mA	0.01mA	0.1mA	0.01mA	0.1mA	0.01mA	0.1mA
	精度	±（0.03%+0.05%FS)		±（0.03%+0.05%FS)		±（0.03%+0.05%FS)		±（0.03%+0.05%FS)
功率回讀值	量程	300W		400W		400W		400W
	分辨率	10mW		10mW		10mW		10mW
	精度	±（0.1%+0.1%FS)		±（0.1%+0.1%FS)		±（0.1%+0.1%FS)		±（0.1%+0.1%FS)
過功率保護		≥303W延時保護，≥330W立即保護		≥404W延時保護，≥440W立即保護		≥404W延時保護，≥440W立即保護		≥404W延時保護，≥440W立即保護
過電流保護		≥30.3A延時保護，≥33A立即保護		≥30.3A延時保護，≥33A立即保護		≥30.3A延時保護，≥33A立即保護		≥60.6A延時保護，≥66A立即保護
過電壓保護		≥152V延時保護，≥165V立即保護		≥152V延時保護，≥165V立即保護		≥505V延時保護，≥550V立即保護		≥152V延時保護，≥165V立即保護
過溫度保護		≥85℃		≥85℃		≥85℃		≥85℃
短路	電流（CC)	≤3A	≤30A	≤3A	≤30A	≤3.0A	≤33A	≤6A	≤60A
	電壓 (CV)	0V	0V	0V	0V	0V	0V	0V	0V
	電阻 (CR)	35mΩ	35mΩ	35mΩ	35mΩ	100mΩ	100mΩ	30mΩ	30mΩ
波紋顯示		有		有		有		有
波形記錄		無		有		有		有
測試模式		CC ,CV, CR, CP, 動態, 列表, 組合, OCP/OVP, CR-LED, 電池, 負載效應, OVP, 短路, 時間共14種測試模式		CC ,CV, CR, CP, 動態, 列表, 組合, OCP/OVP, CR-LED, 電池, 負載效應, OVP, 短路, 時間共14種測試模式		CC ,CV, CR, CP, 動態, 列表, 組合, OCP/OVP, CR-LED, 電池, 負載效應, OVP, 短路, 時間共14種測試模式		CC ,CV, CR, CP, 動態, 列表, 組合, OCP/OVP, CR-LED, 電池, 負載效應, OVP, 短路, 時間共14種測試模式
輸入端子阻抗		300KΩ		300KΩ		1MΩ		300KΩ
保險絲規格		0.5A(110V)/0.25A(220V)		0.5A(110V)/0.25A(220V)		0.5A(110V)/0.25A(220V)		0.5A(110V)/0.25A(220V)
通訊接口		RS232		RS232		RS232		RS232
協議		SCPI		SCPI		SCPI		SCPI
數據采集軟件		有		有		有		有
電源要求		110V/220V 頻率 50/60Hz		110V/220V 頻率 50/60Hz		110V/220V 頻率 50/60Hz		110V/220V 頻率 50/60Hz
體積(WHD)		214mm88mm340mm		214mm88mm340mm		214mm88mm340mm		214mm88mm340mm
凈重		4.5kg		4.5kg		4.5kg		4.5kg
訂貨信息
標準配件		HY108：RS232通訊電纜

型號		HY8513		HY8513+		HY8513B+
顯示屏		LCD		LCD		LCD
額定值 0~40℃	輸入電壓	0~15V	0~150V	0~15V	0~150V	0~50V	0~500V
	輸入電流	0~6A	0~60A	0~12A	0~120A	0~6.0A	0~60A
	輸入功率	600W		600W		600W
	最小操作電壓	1.4V at 60A		1.4V at 120A		2.8V at 60A
定電圧模式	量程	0.1~15V	0.1~150V	0.1~15V	0.1~150V	0.1~50V	0.1~500V
	分辨率	1mV	10mV	1mV	10mV	1mV	10mV
	精度	±（0.03%+0.05%FS)		±（0.03%+0.05%FS)		±（0.03%+0.05%FS)
定電流模式	量程	0~6A	0~60A	0~12A	0~120A	0~6A	0~60A
	分辨率（注意，此行與艾德克斯一樣的標注的數據是屬測量分辨率，非設定分辨率）	0.1mA	1mA	0.1mA	1mA	0.1mA	1mA
	精度	±（0.03%+0.05%FS)		±（0.03%+0.05%FS)		±（0.03%+0.05%FS)
定電阻模式	量程	0.05Ω~10kΩ		0.05Ω~10kΩ		0.05Ω~10kΩ
	分辨率	16bit		16bit		16bit
	精度	(0.1+0.02R)%		(0.1+0.02R)%		(0.1+0.01R)%
定功率模式	量程	600W		600W		600W
	分辨率	10mW		10mW		10mW
	精度	±（0.1%+0.1%FS)		±（0.1%+0.1%FS)		±（0.1%+0.1%FS)
動態模式	T1&T2	10μS~50S/Res:1μS		10μS~50S/Res:1μS		10μS~50S/Res:1μS
	精度	1μS/1mS±100ppm		1μS/1mS±100ppm		1μS/1mS±100ppm
	上升/下降斜率	1.2A/mS~6A/μS		2.4A/mS~12A/μS		1.2A/mS~6A/μS
	最小上升時間	10us		10us		10us
電壓回讀值	量程	0~15V	0~150V	0~15V	0~150V	0~50V	0~500V
	分辨率	0.1mV	1mV	0.1mV	1mV	0.1mV	1mV
	精度	±（0.02%+0.03%FS)		±（0.02%+0.03%FS)		±（0.02%+0.03%FS)
電流回讀值	量程	0~6A	0~60A	0~12A	0~120A	0~6A	0~60A
	分辨率	0.1mA	1mA	0.1mA	1mA	0.1mA	1mA
	精度	±（0.03%+0.05%FS)		±（0.03%+0.05%FS)		±（0.03%+0.05%FS)
功率回讀值	量程	600W		600W		600W
	分辨率	10mW		10mW		10mW
	精度	±（0.1%+0.1%FS)		±（0.1%+0.1%FS)		±（0.1%+0.1%FS)
過功率保護		≥606W延時保護，≥660W立即保護		≥606W延時保護，≥660W立即保護		≥606W延時保護，≥660W立即保護
過電流保護		≥60.6A延時保護，≥66A立即保護		≥121.2A延時保護，≥132A立即保護		≥60.6A延時保護，≥66A立即保護
過電壓保護		≥152V延時保護，≥165V立即保護		≥152V延時保護，≥165V立即保護		≥505V延時保護，≥550V立即保護
過溫度保護		≥85℃		≥85℃		≥85℃
短路	電流（CC)	≤6A	≤60A	≤12A	≤120A	≤6A	≤60A
	電壓 (CV)	0V	0V	0V	0V	0V	0V
	電阻 (CR)	35mΩ	35mΩ	35mΩ	35mΩ	85mΩ	85mΩ
波紋顯示		有		有		有
波形記錄		無		有		有
測試模式		CC ,CV, CR, CP, 動態, 列表, 組合, OCP/OVP, CR-LED, 電池, 負載效應, OVP, 短路, 時間共14種測試模式		CC ,CV, CR, CP, 動態, 列表, 組合, OCP/OVP, CR-LED, 電池, 負載效應, OVP, 短路, 時間共14種測試模式		CC ,CV, CR, CP, 動態, 列表, 組合, OCP/OVP, CR-LED, 電池, 負載效應, OVP, 短路, 時間共14種測試模式
輸入端子阻抗		300KΩ		1MΩ		1MΩ
保險絲規格		0.5A(110V)/0.25A(220V)		0.5A(110V)/0.25A(220V)		0.5A(110V)/0.25A(220V)
通訊接口		RS232		RS232		RS232
協議		SCPI		SCPI		SCPI
數據采集軟件		有		有		有
電源要求		110V/220V 頻率 50/60Hz		110V/220V 頻率 50/60Hz		110V/220V 頻率 50/60Hz
體積(WHD)		214mm88mm474mm		214mm88mm474mm		214mm88mm474mm
凈重		7kg		7kg		7kg
訂貨信息
標準配件		HY108：RS232通訊電纜
