簡要介紹

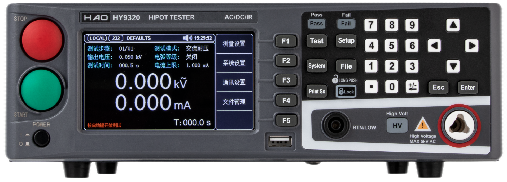

HY9320交直流耐壓絕緣測試儀是常州浩儀新推出的一款智能安規測試儀器。體積小、重量輕、外形美觀、操作簡便、超高性價比。該產品集電氣強度（交/直流耐壓）、絕緣電阻等多項測試功能于一體，可廣泛應用于家用電器、變壓器、電氣設備、元器件的安全性能檢查。
尺寸：283mm(W)x91mm(H) x433mm(D)
凈重：約13kg
| 標配 | RS232? | USB HOST? | SIGNAL? | HANDLER? | LAN? |
| 選配 | RS485□ | ||||
注：1:支持MODBUS協議
產品特點
滿足CCC、IEC、EN、VDE、BS、UL、JIS等通用安全標準的要求；
采用4.3寸 TFT-LCD顯示，簡潔面板操作；

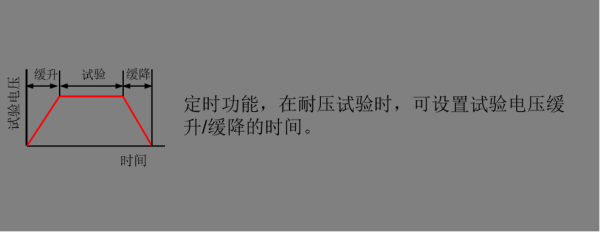

電壓緩升、緩降功能。針對絕緣電阻可任意設定測試等待時間；
上下限預置，智能判定，聲光報警；

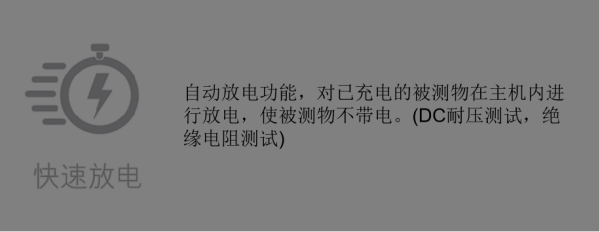

直流耐壓測試具有快速放電功能，避免被測物上殘余電壓造成人員觸電危險；

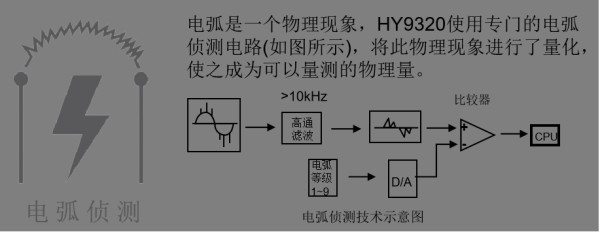

電弧偵測功能；

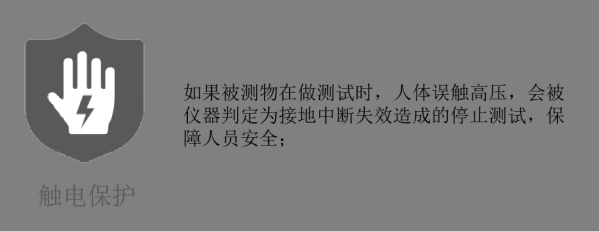

防電墻技術隨時偵測回路，杜絕觸電傷害，保障人員安全；
過壓、過流保護，電流底數清零功能；
可存儲100個測試文件，每個文件可存儲20個測試步驟，測試模式可任意組合；
接口豐富，支持SCPI和MODBUS兩種協議，方便組建自動化測試系統；
測量應用
自動化測試系統
家用電器
變壓器、電機
電氣設備
電熱器具
照明行業
新能源汽車
電子元器件
醫療設備
光伏行業
推薦點
技術指標
| 型號 | HY9320 | ||
| 耐電壓測試 | |||
| 輸出電壓 | AC | 電壓范圍 | 0.050kV—5.000kV |
| 電壓波形 | 正弦波 | ||
| 失真度 | < 3％ | ||
| 工作頻率 | 50、60Hz可選 | ||
| 頻率精度 | ±1% | ||
| 輸出功率 | 100VA（5.000kV 20mA） | ||
| 電壓調整率 | ±(1.0%+50V)(額定功率） | ||
| DC | 電壓范圍 | 0.050 kV—6.000kV | |
| 信號源頻率 | 600Hz | ||
| 輸出功率 | 60VA（6.000kV 10mA） | ||
| 電壓調整率 | ±（1.0% +100V) （額定功率） | ||
| 電壓分辨率 | 1V | ||
| 電壓輸出精度 | ±(1.0%設定+5V) (空載) | ||
| 電壓測試精度 | ±(1.0%讀數+5V) | ||
| 電壓產生方式 | DDS信號源加AB類功放 | ||
| 電流測試范圍 | AC | 電流范圍 | 0.001mA – 20mA |
| 短路電流（瞬間） | >40 mA(設定輸出電壓>500V) | ||
| 電流分辨率 | 0.001 mA | ||
| 電流精度 | ±(2.0%讀數+5個字) | ||
| 實際電流 | OFF, 0.001 mA-20mA | ||
| DC | 電流范圍 | 0.1uA – 10.00mA | |
| 電流精度 | ±(2.0%讀數+5個字) | ||
| 放電功能 | 測試結束后自動放電 | ||
| 絕緣電阻測試 | |||
| 輸出電壓 | 0.050kV – 2.500kV(可選配5.00kV） | ||
| 電壓分辨率 | 1V | ||
| 電壓測試精度 | ±(1.0%讀數+2V) | ||
| 最大輸出電流 | 10mA | ||
| 最大輸出功率 | 25VA（2500V/10mA） | ||
| 輸出瞬間短路電流 | >20mA(設定輸出電壓>500V) | ||
| 負載調整率 | ≤1％（額定功率） | ||
| 紋波（1kV） | ≤3% (1kV，空載) | ||
| 放電功能 | 測試結束后自動放電 | ||
| 電阻測量范圍 | 0.1MΩ– 100GΩ | ||
| 電阻顯示量程 (1000V) | 10mA 0.1 MΩ-0.5 MΩ 2mA 0.5 MΩ-5 MΩ 200uA 5 MΩ-50 MΩ 20uA 50 MΩ-500 MΩ 2uA 500 MΩ-100GΩ | ||
| 電阻測量準確度 | ≥500V 1MΩ– 1GΩ ±(5%讀數+5個字) 1GΩ– 10GΩ ±(10%讀數+5個字) 10GΩ– 50GΩ ±(15%讀數+5個字) 50GΩ– 100GΩ 僅供參考無精度要求 < 500V0.1MΩ– 1GΩ±(10%讀數+5個字) 1GΩ– 10GΩ 僅供參考無精度要求 | ||
| 電流測量準確度 | ±(1.5%讀數+5個字) （清零后） | ||
| 電弧偵測 | |||
| 測量范圍 | AC | OFF，1-9級 | |
| DC | OFF，1-9級 | ||
| 比較器 | |||
| 判別方式 | 窗口比較方式 I下 ON： 當I下< Ix < I上 ，PASS； 當Ix ≤ I下 或 Ix ≥ I上，F(xiàn)AIL；（條件I下 < I上） I下 OFF： 當Ix < I上，PASS；當Ix ≥ I上，F(xiàn)AIL； 絕緣電阻判別方式同上 | ||
| 電流上限設置I上 | AC | 0.001mA – 20mA | |
| DC | 0.1uA – 10mA | ||
| 電流下限設置I下 (LOWER OFF) | AC | 0.001mA – 20mA | |
| DC | 0.1uA –10mA | ||
| 電阻上限設置 | OFF, 0.1MΩ - 100GΩ | ||
| 電阻下限設置 | 0.1MΩ– 100GΩ | ||
| 判別輸出 | PASS/FAIL LCD及LED分別顯示, 聲音報警 | ||
| 參數設定 | |||
| 電壓上升時間 | 0.1s – 999.9s | ||
| 電壓跌落時間 | 0 s – 999.9s， (僅在耐電壓PASS后） | ||
| 電壓等待時間 | 0.3s – 999.9s (僅直流耐電壓，且滿足 上升時間 + 測試時間> 等待時間） | ||
| 測試時間設定 | 0.1s – 999.9s （在TIMER ON時） | ||
| 時間準確度 | ±（0.2%設定值 ± 0.1s） | ||
| 測量功能 | |||
| 鍵盤鎖 | 防止意外修改測試條件，或禁止測試條件被修改 | ||
| 底數清零功能 | 流過輸出線之間的絕緣電阻和分布電容的電流可被清零 | ||
| 啟動等待延遲 | 在開始測試時（按下了START），先輸出高壓?jiǎn)?dòng)信號，等待一定時間后開始高壓輸出。 | ||
| 電流超量程判斷 | 硬件快速判斷絕緣崩潰，比電壓采樣更快捷安全，減少對產品的沖擊損傷 | ||
| ARC電弧偵測 | 采樣電流的突變信號，判斷回路潛在的隱患及大概的規模 | ||
| 地線電流檢測 | 在意外觸電或高壓對外殼有漏電時，保護人身安全 | ||
| 報警音量調節 | 關、低、中、高 | ||
| 高壓指示 | 窗口指示和LED燈指示 | ||
| 存儲與接口 | |||
| 文件編程和存儲 | 可編程100個測試文件， 每個文件可以有20個測試項目。 | ||
| USB HOST接口 | 有（最大支持128G） | ||
| 開機參數保存 | 設定參數保存為默認參數，下次開機可以自動恢復。 | ||
| 控制接口 | HANDLER，SINGAL | ||
| 通訊協議 | SCPI，Modbus RTU | ||
| 通訊接口 | RS232C，LAN，可選配RS485 | ||
| 訂貨信息 | |||
| 標準配件 | HY900R： 高壓測試夾一副 HY900B： 高壓測試棒 HY106： RS232通訊電纜 | ||
